Le polyamide 6 est-il cristallin ou amorphe ? Structure du PA6 expliquée

Le polyamide 6 est semi-cristallin – ni entièrement cristallin, ni entièrement amorphe

Le polyamide 6 (PA6), largement connu sous le nom de Nylon 6 ou polycaprolactame, est un polymère thermoplastique semi-cristallin . Cela signifie qu’il contient simultanément à la fois des domaines cristallins – des régions où les chaînes moléculaires sont disposées selon des motifs ordonnés et répétitifs – et des domaines amorphes, où l’emballage des chaînes reste désordonné. Il n’est ni totalement cristallin comme un simple cristal de sel, ni totalement amorphe comme un verre ordinaire.

Cette microstructure biphasée est la raison fondamentale Polyamide 6 fonctionne comme il le fait. La fraction cristalline lui confère résistance et rigidité, tandis que la fraction amorphe apporte flexibilité, résistance aux chocs et capacité à absorber les petites molécules comme l'eau. Comprendre l'équilibre entre ces deux phases est essentiel pour quiconque conçoit des pièces, sélectionne des matériaux ou traite du PA6 dans des contextes industriels ou d'ingénierie.

Une idée fausse courante est que le PA6 est soit « cristallin », soit « amorphe », selon la manière dont il est traité. En réalité, la proportion de chaque phase change en fonction des conditions de traitement, de l'historique thermique et de la teneur en humidité, mais les deux phases sont toujours présentes dans une certaine mesure dans le polyamide 6 solide. Le PA6 refroidi par trempe peut avoir un indice de cristallinité aussi bas que quelques pour cent, tandis qu'un matériau lentement refroidi ou recuit peut atteindre environ 35 %. Aucun des deux extrêmes ne produit un matériau qui est purement une phase ou une autre.

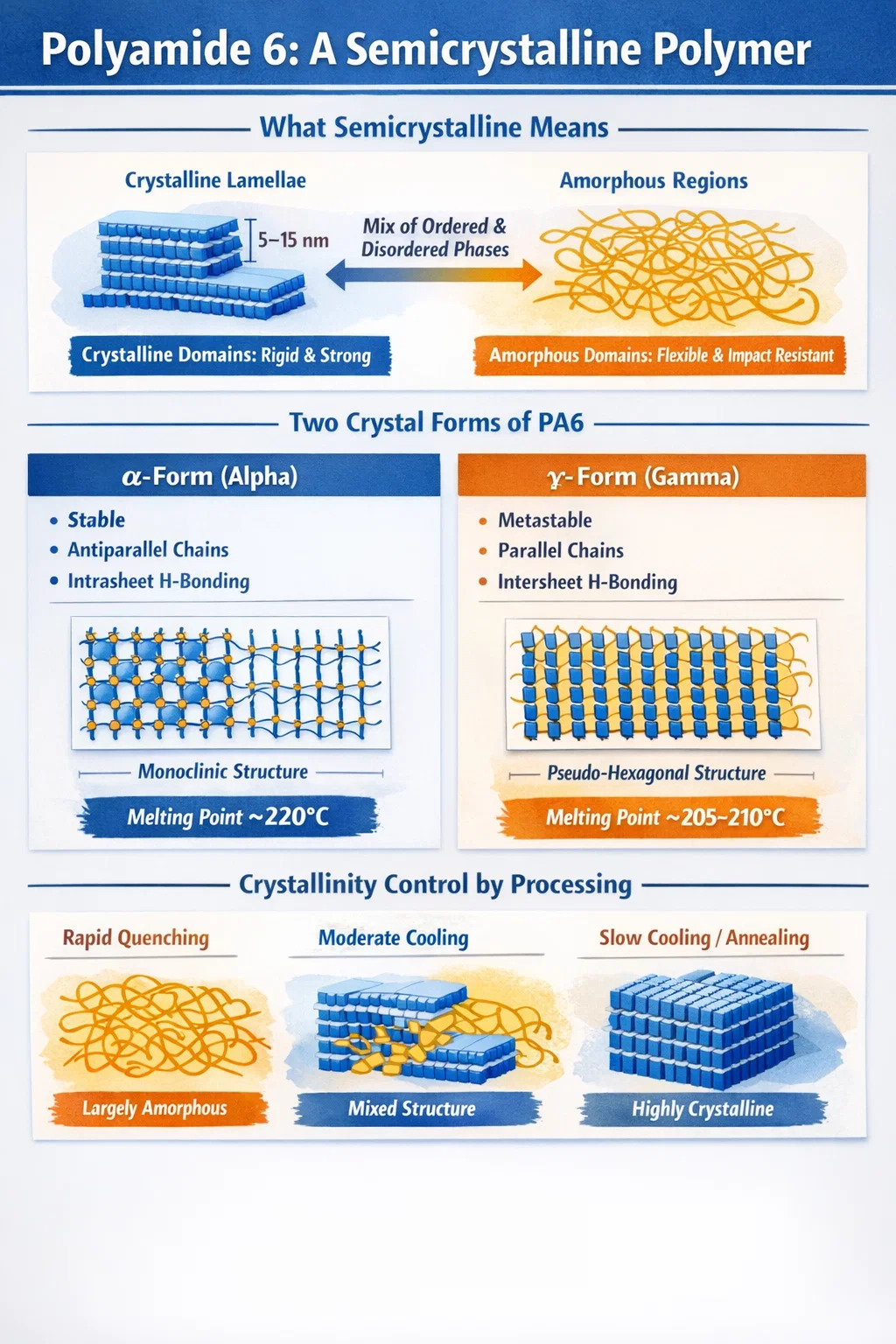

Ce que signifie réellement semi-cristallin dans le contexte du PA6

Lorsque les scientifiques spécialisés dans les polymères décrivent un matériau comme semi-cristallin, ils font référence à une microstructure spécifique à l’échelle nanométrique. À l’état solide, le polyamide 6 s’organise en empilements de lamelles cristallines – de fines régions ordonnées en forme de plaques d’environ 5 à 15 nm d’épaisseur – séparées par des régions intercalaires amorphes. Ces empilements lamellaires forment des superstructures sphériques plus grandes appelées sphérulites, qui peuvent être observées en microscopie à lumière polarisée et sont caractéristiques des polymères semi-cristallins cristallisés à l'état fondu.

La force motrice derrière la cristallisation dans le PA6 est la formation de liaisons hydrogène intermoléculaires entre les groupes amide (–CO – NH–) le long des chaînes polymères adjacentes. Ces liaisons, plus fortes que les interactions de Van der Waals mais plus faibles que les liaisons covalentes, verrouillent les chaînes dans des arrangements parallèles et créent l'avantage énergétique qui rend la cristallisation thermodynamiquement favorable. Cependant, les longues chaînes enchevêtrées ne peuvent pas se réorganiser complètement lors de la solidification. Une fraction importante reste toujours piégée dans des configurations désordonnées, formant la phase amorphe.

La différence de densité entre les deux phases reflète leur différence structurelle : la phase cristalline du PA6 a une densité d'environ 1,24 g/cm³, tandis que la phase amorphe a une densité d'environ 1,08 g/cm³ — un écart d'environ 15 %. La mesure de la densité apparente d'un échantillon de PA6 est donc une méthode indirecte utilisée pour estimer son degré de cristallinité, bien que des techniques plus précises telles que la calorimétrie différentielle à balayage (DSC) et la diffusion des rayons X au grand angle (WAXS) soient standard dans la pratique de laboratoire.

Il est important de noter que les régions amorphes de PA6 ne sont pas toutes identiques. Les chercheurs font la distinction entre une fraction amorphe mobile (MAF) – des chaînes libres de subir un mouvement segmentaire coopératif au-dessus de la température de transition vitreuse – et une fraction amorphe rigide (RAF). Le RAF est constitué de segments de chaîne géométriquement contraints par leur proximité avec les surfaces des lamelles cristallines, ce qui leur confère une mobilité restreinte, même au-dessus de la température de transition vitreuse globale. La présence d'un RAF substantiel dans le PA6 signifie que les modèles simples à deux phases sous-estiment considérablement la complexité structurelle du matériau.

Les deux principales formes cristallines du polyamide 6 : Alpha et Gamma

Le polyamide 6 ne cristallise pas en une seule structure cristalline unique. Il présente un polymorphisme cristallin, ce qui signifie qu'il peut former différentes structures cristallines – appelées polymorphes – en fonction de la manière dont il est traité. Les deux polymorphes principaux sont la forme alpha (α) et la forme gamma (γ), chacune avec des arrangements atomiques et des conséquences mécaniques distinctes.

Forme cristalline alpha (α)

La forme α est le polymorphe thermodynamiquement stable du polyamide 6. Il possède une cellule unitaire monoclinique dans laquelle les chaînes polymères adjacentes sont antiparallèles les unes aux autres. La liaison hydrogène sous la forme α se produit principalement au sein de feuilles planaires – ce qu’on appelle la liaison hydrogène intrafeuille – produisant une structure bien organisée et énergétiquement favorable. La forme α fond à environ 220°C et est favorisée lorsque le PA6 cristallise dans des conditions de refroidissement lent (généralement à des vitesses de refroidissement inférieures à environ 8°C par seconde) ou après un recuit supérieur à 150°C. Son degré d'ordre structurel plus élevé correspond à un module d'Young plus élevé par rapport à la forme γ.

Forme cristalline gamma (γ)

La forme γ, parfois décrite comme pseudo-hexagonale ou mésophase, est un polymorphe métastable qui prédomine lorsque le PA6 est traité à des vitesses de refroidissement plus rapides (entre environ 8°C/s et 100°C/s), comme lors du filage à l'état fondu en fibres ou du moulage par injection avec des moules froids. Sous la forme γ, les chaînes sont parallèles plutôt qu’antiparallèles, et la liaison hydrogène est de nature interfeuillet – se produisant entre des feuilles adjacentes liées par l’hydrogène. La forme γ est piégée cinétiquement et peut se convertir en forme α lors d'un recuit ou d'une exposition à l'eau chaude. Dans les nanocomposites PA6/argile, la forme γ est également systématiquement favorisée en raison de l’influence nucléatrice des plaquettes d’argile.

Ce que signifie ce polymorphisme dans la pratique

Pour les ingénieurs et les transformateurs, le polymorphisme cristallin du PA6 n’est pas un concept académique abstrait. Une pièce moulée en PA6 produite avec un moule à froid et un temps de cycle rapide contiendra principalement des cristaux de forme γ, tandis que la même résine moulée avec un moule à chaud et un refroidissement lent contiendra davantage de forme α. Les propriétés mécaniques qui en résultent (rigidité, résistance à la fatigue, stabilité dimensionnelle) différeront sensiblement entre ces deux pièces, même si elles sont fabriquées à partir de la même qualité de polyamide 6. Le contrôle des vitesses de refroidissement et des températures du moule est donc l'un des principaux outils pour régler la microstructure des pièces finies en PA6.

Plage de cristallinité typique du PA6 et pourquoi elle est relativement faible

Un aspect de la microstructure du polyamide 6 qui surprend de nombreux ingénieurs est la faible cristallinité de sa cristallinité par rapport à des polymères cristallisables plus simples comme le polyéthylène. Le PA6 cristallisé à l'état fondu atteint généralement un indice de cristallinité de 35 % ou moins , en fonction des conditions de traitement et de l'historique thermique. Cela signifie que même dans les conditions de refroidissement lent les plus favorables, la majorité du matériau en volume reste amorphe.

La raison de cette cristallinité étonnamment faible réside dans la topologie de la chaîne du PA6 dans la masse fondue solidifiée. Contrairement au polyéthylène, qui possède des chaînes relativement simples et flexibles capables d'un repliement de réentrée adjacent efficace, les chaînes PA6 sont caractérisées par de fortes liaisons hydrogène interchaînes qui entravent les mouvements coopératifs de la chaîne nécessaires à une cristallisation efficace. De plus, les longues chaînes de polymères enchevêtrées ne peuvent pas se réorganiser rapidement à partir de leurs configurations aléatoires de bobines dans la masse fondue. Un modèle structurel largement accepté pour les polyamides cristallisés à l'état fondu décrit les chaînes comme formant de nombreuses boucles de réentrée longues et non adjacentes ainsi que des chaînes de liaison intercristallines reliant différentes lamelles cristallines. Cette structure en boucle désordonnée génère naturellement une épaisse couche amorphe entre les lamelles cristallines. Dans le PA6, la couche intermédiaire amorphe est généralement environ deux fois plus épaisse que les lamelles cristallines elles-mêmes.

En comparaison, la cristallinité des monocristaux de PA6 cultivés en solution – où les chaînes ont beaucoup plus de temps et de liberté pour se réorganiser – peut être beaucoup plus élevée, mais cela n’est pas représentatif du PA6 commercial dans aucun scénario de traitement pratique. Le véritable PA6 moulé par injection, extrudé ou filé de fibres contient toujours une fraction amorphe substantielle.

Le refroidissement par trempe du PA6 (par exemple, immersion rapide d'un échantillon juste fondu dans de l'eau glacée) peut produire un matériau avec une cristallinité extrêmement faible, approchant un état presque entièrement amorphe. Ce PA6 trempé peut ensuite subir une cristallisation à froid lors d'un réchauffage au-dessus de sa température de transition vitreuse d'environ 50 à 55 °C, passant d'un état principalement amorphe à un état semi-cristallin. Ce comportement est facilement observable dans les expériences DSC, où une exothermie de cristallisation à froid apparaît lors d'un balayage de chauffage de PA6 refroidi par trempe.

Comment les conditions de traitement contrôlent la structure cristalline du polyamide 6

Le Polyamide 6 étant semi-cristallin avec une microstructure sensible et variable, les conditions dans lesquelles il est traité déterminent profondément les propriétés de la pièce finale. C’est l’un des aspects les plus importants du travail avec le PA6 en tant que matériau d’ingénierie.

Taux de refroidissement

La vitesse de refroidissement est la variable dominante contrôlant à la fois le degré de cristallinité et la distribution polymorphe du PA6 moulé par injection et extrudé. À des vitesses de refroidissement inférieures à environ 8°C par seconde, la forme α est la phase cristalline dominante. Entre environ 8°C/s et 100°C/s, la forme γ prédomine. À des vitesses de refroidissement très élevées, telles que celles obtenues lors d’une trempe rapide, la cristallisation est largement supprimée et le PA6 principalement amorphe est obtenu. Dans le moulage par injection pratique, la peau extérieure d'une pièce moulée (qui refroidit le plus rapidement contre la paroi froide du moule) contient généralement plus de matériau de forme γ ou amorphe, tandis que le noyau (qui refroidit plus lentement) contient plus de cristaux de forme α. Cela crée un gradient morphologique peau-noyau sur toute la section transversale de la pièce.

Température du moule

La température du moule a un impact direct sur la cristallinité. Des températures de moule plus élevées (pour le PA6, généralement 60 à 100 °C) ralentissent le refroidissement de la surface de la pièce par rapport à son noyau, favorisent une plus grande cristallinité globale et favorisent le développement de cristaux de forme α. Des températures de moule plus basses réduisent la cristallinité mais peuvent simplifier le démoulage. Une conséquence pratique est que les pièces en PA6 à cristallinité plus élevée présentent une meilleure stabilité dimensionnelle en service (puisque la cristallisation secondaire se produisant après le moulage est réduite) mais peuvent nécessiter des temps de cycle plus longs pour garantir une cristallisation adéquate avant l'éjection.

Recuit

Le recuit de 6 parties de polyamide – en les maintenant à une température élevée en dessous du point de fusion, généralement entre 140 et 180 °C – favorise la conversion des cristaux de forme γ en forme α plus stable et augmente le degré global de cristallinité grâce à une cristallisation secondaire. Le recuit tend également à épaissir les lamelles cristallines existantes et à réduire les contraintes internes. Les ingénieurs recuit fréquemment les composants PA6 destinés à un service à haute température ou à des applications où la stabilité dimensionnelle dans le temps est critique.

Teneur en humidité pendant le traitement

L'eau joue un double rôle dans le traitement du PA6. Pendant le traitement par fusion, l'humidité agit comme un plastifiant qui réduit la viscosité de la fusion et, à des niveaux élevés, peut provoquer une dégradation hydrolytique de la longueur de la chaîne. À l'état solide, l'eau absorbée perturbe les liaisons hydrogène entre chaînes dans la phase amorphe, plastifiant ces régions, réduisant la résistance à la traction et la rigidité et abaissant la température de transition vitreuse effective. La phase cristalline est essentiellement imperméable à l'eau : l'absorption de l'humidité se produit entièrement à travers les régions amorphes de la structure du PA6. C'est pourquoi les qualités PA6 plus cristallines absorbent moins d'eau et présentent une meilleure stabilité dimensionnelle dans des conditions humides que les qualités moins cristallines.

Propriétés thermiques clés liées à la nature semi-cristalline du PA6

La microstructure semi-cristalline du polyamide 6 est directement responsable de plusieurs de ses caractéristiques thermiques les plus importantes, qui le distinguent nettement des polymères entièrement amorphes et des matériaux purement cristallins.

• Point de fusion : Étant donné que le PA6 possède des domaines cristallins, il a un véritable point de fusion – environ 220 °C pour la forme α. Les polymères entièrement amorphes ne fondent pas ; ils ne s'adoucissent que progressivement. La transition de fusion brutale du PA6 est une caractéristique déterminante d’un matériau semi-cristallin et c’est pourquoi le PA6 peut être traité par fusion à des températures bien définies.
• Température de transition vitreuse (Tg) : La phase amorphe du PA6 subit une transition vitreuse à environ 50-55°C à l'état sec. En dessous de cette température, les chaînes amorphes sont figées dans un état vitreux ; au-dessus, ils deviennent caoutchouteux. La Tg chute considérablement en présence d’humidité absorbée – jusqu’à environ 0 °C ou moins à pleine saturation – car l’eau plastifie les domaines amorphes.
• Température de déflexion thermique (HDT) : Le PA6 conserve une rigidité significative jusqu'à proximité de son point de fusion car la phase cristalline agit comme un réseau de réticulation physique au-dessus de Tg. Cela contraste avec les polymères entièrement amorphes, qui perdent rapidement leur rigidité au-dessus de leur Tg. Le HDT du PA6 non renforcé dans des conditions de test standard est généralement compris entre 55 et 65 °C ; avec renfort en fibre de verre, elle monte jusqu'à 200°C ou plus.
• Transition brillante : Le PA6 subit également une transition à l’état solide appelée transition Brill à environ 160°C dans un matériau non confiné. Au-dessus de cette température, le cristal monoclinique de forme α passe à une phase de symétrie plus élevée avec des liaisons hydrogène plus désordonnées. Cette transition a des implications sur la fenêtre de traitement et le comportement thermique du PA6 à des températures de service élevées.

Comment la structure semi-cristalline détermine les performances mécaniques du PA6

Le comportement mécanique du Polyamide 6 est une conséquence directe de sa microstructure semi-cristalline biphasée. Comprendre cette connexion permet d'expliquer à la fois ses forces et ses limites dans les applications d'ingénierie.

Les lamelles cristallines servent de réticulations physiques ou de domaines de renforcement qui assurent rigidité et résistance. Les chaînes amorphes entre et autour des lamelles, en particulier les chaînes de liaison intercristallines qui s'étendent entre les lamelles adjacentes, supportent des contraintes lors de la déformation et contribuent à la ténacité et à la ductilité. Cette architecture est responsable du comportement caractéristique à double rendement observé lors des essais de traction du PA6 à température ambiante : un rendement initial à faibles déformations (environ 5 à 10 %) associé à la déformation des domaines amorphes, suivi d'un second rendement à des déformations plus élevées associées à la rupture des lamelles cristallines elles-mêmes.

Une cristallinité plus élevée dans le PA6 est généralement corrélée à une rigidité plus élevée, une résistance à la traction plus élevée et une meilleure résistance au fluage, mais au prix d'une résistance aux chocs et d'un allongement à la rupture réduits. Le PA6 de cristallinité inférieure – par exemple, le PA6 produit avec un refroidissement rapide – a tendance à être plus résistant et plus ductile. Ce compromis est une caractéristique classique des polymères semi-cristallins et donne aux composés et aux transformateurs du PA6 une latitude considérable pour ajuster les propriétés pour des applications spécifiques en ajustant la cristallinité via les conditions de traitement ou les agents de nucléation.

Comparé à son proche parent le PA66 (Nylon 6,6), le PA6 est légèrement moins cristallin dans des conditions de traitement équivalentes. Cela donne au PA6 un point de fusion légèrement plus bas (~220°C contre ~260°C pour le PA66), une meilleure aptitude au traitement à des températures plus basses et des performances aux chocs légèrement meilleures, tandis que le PA66 offre une résistance thermique et une rigidité légèrement meilleures à des températures élevées. Les deux sont semi-cristallins – la différence réside dans le degré de cristallinité et la perfection cristalline plutôt que dans la nature cristalline/amorphe fondamentale des matériaux.

Polyamide 6 vs polyamides amorphes : une distinction claire

Il convient de faire une distinction explicite entre le polyamide 6 et la classe de matériaux dits polyamides amorphes, car tous deux appartiennent à la famille des polyamides mais ont des structures et des propriétés fondamentalement différentes.

Le PA6 est, comme indiqué tout au long de cet article, un polyamide semi-cristallin. En revanche, les polyamides amorphes – tels que les copolymères PA 6I/6T (copolymères d'hexaméthylènediamine avec des acides isophtalique et téréphtalique) – sont conçus pour empêcher entièrement la cristallisation en incorporant une structure moléculaire irrégulière, généralement par copolymérisation avec des monomères de géométrie différente. Les unités isophtaliques du PA 6I/6T, par exemple, introduisent des plis dans la chaîne qui empêchent un tassement régulier et suppriment tout ordre cristallin, donnant ainsi un matériau entièrement amorphe.

Les conséquences pratiques de cette différence sont significatives. Les polyamides amorphes sont transparents (car aucun domaine cristallin n'existe pour diffuser la lumière), ont un faible retrait au moulage et une excellente stabilité dimensionnelle. Cependant, ils n'ont pas la rigidité à haute température conférée par la cristallinité du PA6, et leur température de service est limitée par leur température de transition vitreuse plutôt que par un point de fusion. Le PA6, avec sa structure semi-cristalline, est opaque ou translucide, présente un retrait de moulage plus élevé et a un point de fusion distinct, mais conserve sa rigidité et sa résistance bien au-dessus de sa Tg en raison de la phase cristalline.

Cette distinction est importante lors de la sélection des matériaux. Pour les applications nécessitant une clarté optique, des tolérances dimensionnelles serrées et une large résistance chimique dans des environnements à température modérée, les polyamides amorphes peuvent être préférés. Pour les applications d'ingénierie structurelle nécessitant une rigidité élevée, une résistance à l'usure et des performances proches de 200 °C, le PA6 semi-cristallin est le choix le plus approprié.

Méthodes utilisées pour mesurer la cristallinité du PA6

Étant donné que le degré de cristallinité du polyamide 6 varie en fonction de l’historique du traitement et affecte directement les propriétés, il est pratiquement important de le mesurer avec précision. Plusieurs techniques analytiques sont couramment utilisées à cette fin.

• Calorimétrie différentielle à balayage (DSC) : La méthode la plus courante. La chaleur de fusion mesurée lors de la fusion d'un échantillon de PA6 est comparée à la chaleur de fusion théorique d'un PA6 100 % cristallin (environ 241 J/g pour la forme α). Le rapport donne l'indice de cristallinité. Des complications surviennent car le PA6 peut subir une cristallisation à froid ou des transitions polymorphes pendant le balayage de chauffage DSC, nécessitant une analyse minutieuse.
• Diffusion des rayons X grand angle (WAXS) : Fournit des informations structurelles directes sur les phases cristallines présentes. Les pics de diffraction nets correspondent aux réflexions cristallines ; un large halo correspond à la contribution amorphe. L'intégration des intensités relatives permet le calcul de l'indice de cristallinité et l'identification de la teneur en phase α par rapport à la phase γ.
• Mesure de densité : Étant donné que les PA6 cristallins et amorphes ont des densités très différentes (1,24 g/cm³ contre 1,08 g/cm³), mesurer la densité d'un échantillon et appliquer une règle de mélange à deux phases donne une estimation de la cristallinité. C'est simple mais moins précis que DSC ou WAXS.
• Spectroscopie FTIR : Les bandes d'absorption infrarouge associées à des phases cristallines spécifiques permettent une analyse semi-quantitative. Pour le PA6, des bandes d'absorption caractéristiques à 974 cm⁻¹, 1 030 cm⁻¹ et 1 073 cm⁻¹ sont utilisées pour distinguer et quantifier la teneur en phases cristallines α et γ.

Chaque technique a ses propres forces, limites et hypothèses. Pour le contrôle qualité de routine, le DSC est le plus largement utilisé en raison de sa rapidité et de son accessibilité. Pour une caractérisation structurelle détaillée, en particulier lorsque les proportions relatives des phases α et γ sont importantes, WAXS combiné à DSC fournit l'image la plus complète.

Implications pratiques pour la conception, le traitement et la sélection des matériaux

Pour les ingénieurs et les sélectionneurs de matériaux, comprendre que le polyamide 6 est semi-cristallin – plutôt que de simplement le qualifier de « cristallin » ou « amorphe » – a des conséquences directes et concrètes sur la manière dont les composants doivent être conçus, traités et utilisés.

Premièrement, les pièces en PA6 continuent de cristalliser lentement après avoir quitté le moule. Cette cristallisation après moulage provoque des changements dimensionnels (généralement un retrait) qui peuvent affecter l'ajustement et le fonctionnement des pièces. Les composants PA6 de haute précision nécessitent souvent des protocoles de recuit ou de conditionnement contrôlés pour terminer la cristallisation dans un environnement contrôlé avant d'être assemblés. Sans cette étape, une dérive dimensionnelle en service peut se produire, en particulier au cours des premières centaines d'heures d'utilisation à des températures élevées.

Deuxièmement, le conditionnement à l’humidité des pièces en PA6 est une pratique courante avant les tests de propriétés mécaniques et avant leur utilisation dans de nombreuses applications. Le PA6 sec et fraîchement moulé possède des propriétés qui diffèrent sensiblement de celles du PA6 conditionné à l'humidité, car l'eau absorbée plastifie la phase amorphe. Les fiches de données de propriétés publiées pour les qualités PA6 rapportent généralement des valeurs pour les états sec après moulage (DAM) et conditionné à l'humidité (généralement un conditionnement à 50 % d'humidité relative) - et les différences peuvent être substantielles. La résistance aux chocs et l’allongement à la rupture augmentent avec l’absorption d’humidité, tandis que la résistance à la traction, la rigidité et la dureté diminuent.

Troisièmement, le renforcement en fibre de verre modifie le comportement de cristallisation du PA6. Les fibres de verre agissent comme des sites de nucléation hétérogènes qui accélèrent la cristallisation et déplacent la température de cristallisation vers des valeurs plus élevées. La matrice PA6 résultante dans les composites chargés de verre a tendance à être plus cristalline et plus finement structurée que le PA6 pur dans des conditions de refroidissement équivalentes, contribuant à l'amélioration de la rigidité et de la stabilité dimensionnelle des qualités de polyamide 6 renforcé de verre.

Quatrièmement, le choix entre le PA6 et le PA66 pour une application donnée se résume souvent à de subtiles différences dans leurs structures semi-cristallines. Le PA66, avec sa structure de chaîne plus symétrique et sa plus forte tendance à cristalliser, atteint une cristallinité légèrement supérieure et a un point de fusion environ 40°C supérieur à celui du PA6. Cela rend le PA66 mieux adapté aux applications à des températures proches de 200°C et supérieures. La température de traitement plus basse du PA6, sa meilleure finition de surface et sa plus grande facilité de traitement (en partie grâce à un taux de cristallisation et un retrait plus faibles) en font un produit préféré pour de nombreuses applications de moulage par injection de précision et pour la production de fibres.
